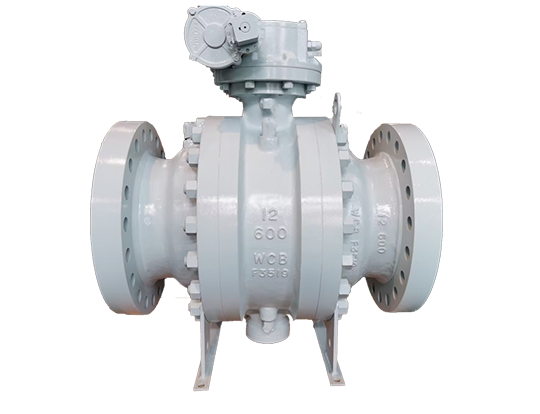

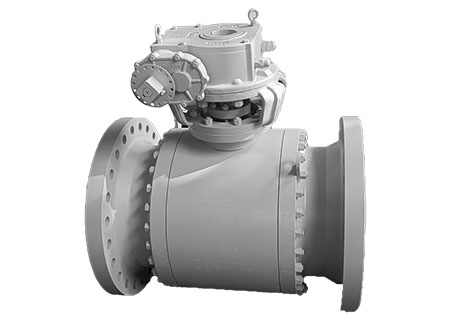

High Pressure Trunnion Mounted Ball Valve

LYV® သည် ပရော်ဖက်ရှင်နယ်တရုတ်အရည်အသွေးမြင့် Pressure Trunnion Mounted Ball Valve ထုတ်လုပ်သူဖြစ်သည်။ ဤစက်မှုလုပ်ငန်းအဆို့ရှင်သည် ဖိအားမြင့်အလုပ်အခြေအနေများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် လုံးဝယုံကြည်စိတ်ချရသော မြင့်မားသောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်နှင့်အတူ နားရွက်များနှင့်အတူ အပေါ်နှင့်အောက်ခြေတွင် တင်းကျပ်သောပုံသေဘောလုံးဖွဲ့စည်းပုံကို လက်ခံထားသည်။ ထို့ကြောင့် ရေနံနှင့် သဘာဝဓာတ်ငွေ့၊ ဓာတုအင်ဂျင်နီယာနှင့် ဓာတ်အားပေးစက်ရုံများကဲ့သို့သော စက်မှုလုပ်ငန်းများတွင် အဓိက ပိုက်လိုင်းများအတွက် စံပြရွေးချယ်မှုတစ်ခုဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ထုတ်ကုန်မိတ်ဆက်

LYV® High Pressure Trunnion Mounted Ball Valve သည် အလွန်မြင့်မားသော ပိုက်လိုင်းဖိအားအောက်တွင်ပင် ဘောလုံးသည် ၎င်း၏ အနေအထားတွင် ရှိနေကြောင်း သေချာစေရန် ခိုင်မာသော နားရွက်ရိုးပုံသေ ဘောလုံးဒီဇိုင်းကို လက်ခံပါသည်။ ၎င်းသည် ချောမွေ့သော၊ နိမ့်သော torque အဖွင့်အပိတ်နှင့် နှစ်လမ်းညွန် သုည-ယိုစိမ့်မှု တံဆိပ်ခတ်ခြင်းတို့ကို လုပ်ဆောင်နိုင်ပြီး အတွင်းပိုင်းယိုစိမ့်မှုအန္တရာယ်ကို အခြေခံအားဖြင့် ဖယ်ရှားပေးပါသည်။ ၎င်းက DBB Trunnion Mounted Ball Valve သည် မြင့်မားသောဖိအားကွာခြားမှုနှင့် မကြာခဏလုပ်ဆောင်မှုများကို အချိန်ကြာမြင့်စွာ ခံနိုင်ရည်ရှိပြီး ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နှင့် မမျှော်လင့်ထားသောအချိန်ကုန်သွားနိုင်သည့်အန္တရာယ်ကို သိသိသာသာလျှော့ချပေးသည်။

အနှစ်နှစ်ဆယ်ကျော် ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်မှု အတွေ့အကြုံကို ကျေးဇူးတင်ပါသည်။ ၎င်း၏ယုံကြည်စိတ်ချရသောအရည်အသွေးဖြင့်၊ ဤ High Performance Trunnion Mounted Ball Valve ကို ကမ္ဘာလုံးဆိုင်ရာ ရေနံနှင့် သဘာဝဓာတ်ငွေ့ တာဝေးပိုက်လိုင်းများ၊ အဓိက ဓာတုဗေဒစက်ရုံများနှင့် ဓာတ်အားပေးစက်ရုံကြီးများ စသည်တို့၏ အဓိက ပိုက်လိုင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုထားပြီး စွမ်းအင်အခြေခံအဆောက်အအုံ၏ ရေရှည်လုံခြုံစွာလည်ပတ်မှုကို သေချာစေရန်အတွက် ခိုင်မာသောရွေးချယ်မှုတစ်ခုဖြစ်သည်။

သတ်မှတ်ချက်များ

အရွယ်အစား အတိုင်းအတာ-

NPS 2"-48"; DN50-DN1000

အမည်ခံဖိအား-

150LB-2500LB; PN10-PN420

အပူချိန် အတိုင်းအတာ-

-196 ℃ ~ 825 ℃ (ဒီဇိုင်းနှင့်ပစ္စည်းအပေါ် မူတည်.)

ချိတ်ဆက်မှုများကို အဆုံးသတ်ရန်-

အနားကွပ်; Butt-weld ။

ကိုယ်ထည်ပစ္စည်းများ-

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C၊ ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

ဘောလုံးပစ္စည်းများ

ASTM A105N+ENP/A105N+TCC၊ ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

ထိုင်ခုံပစ္စည်းများ

PTFE/RPTFE/FPM/PEEK၊ 304/316+STL/INCONEL

ပင်မပစ္စည်းများ-

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

ဒီဇိုင်းနှင့် ထုတ်လုပ်ရေးစံ-

API 6D

မျက်နှာချင်းဆိုင် စံ-

ASME B16.10/ EN558-1

ချိတ်ဆက်မှုစံနှုန်းကို အဆုံးသတ်ရန်-

ASME B16.5/ ASME B16.25

စမ်းသပ်မှုနှင့် စစ်ဆေးရေး စံနှုန်း-

API 598

High Pressure Trunnion Mounted Ball Valve ကို ဘာအတွက်အသုံးပြုသလဲ။

ကျွန်ုပ်တို့၏ Cast Trunnion Mounted Ball Valve သည် မြင့်မားသောဖိအားကိုခံနိုင်ရည်ရှိပြီး ယုံကြည်စိတ်ချရသောတံဆိပ်ခတ်ခြင်းကို ပေးစွမ်းနိုင်သည်၊ အဓိကအားဖြင့် အောက်ပါအဓိကနေရာများတွင် အသုံးပြုသည်-

ရေနံနှင့် သဘာဝဓာတ်ငွေ့လုပ်ငန်းဘူတာရုံများရှိ တာဝေးပိုက်လိုင်းများ၊ အဝင်နှင့် ထွက်ပေါက် အဆို့ရှင်များနှင့် ကွန်ပရက်ဆာယူနစ်များ၏ အဝင်နှင့် ထွက်ပေါက်ကဲ့သို့သော ဖိအားမြင့်အပိုင်းများ။

ဓာတုနှင့် ရေနံဓာတုလုပ်ငန်းတုံ့ပြန်မှုပစ္စည်းကိရိယာများ၊ ဖိအားမြင့်ကုန်ကြမ်းများနှင့် ကုန်ပစ္စည်းသယ်ယူပို့ဆောင်ရေးပိုက်လိုင်းများ၊ အပူချိန်မြင့်ခြင်းနှင့် ဖိအားမြင့်လုပ်ငန်းစဉ် ကြားခံထိန်းချုပ်မှု။

လျှပ်စစ်ဓာတ်အားလုပ်ငန်းဓာတ်အားပေးစက်ရုံ ဘွိုင်လာ အစားအစာ၊ ရေနွေးငွေ့ စနစ်နှင့် အပူချိန်မြင့်သော ဖိအားမြင့် ပိုက်လိုင်းများ။

အင်္ဂါရပ်များ

■ ဤ Flanged Trunnion Mounted Ball Valve သည် အလွန်မြင့်မားသော ပိုက်လိုင်းဖိအားကို ခံနိုင်ရည်ရှိပြီး 150LB-2500LB ၏ ဖိအားအဆင့်သတ်မှတ်ချက်များအတွက် သင့်လျော်ပါသည်။

■ ကြားခံသည် အဆို့ရှင်၏တစ်ဖက်တစ်ချက်မှ စီးဆင်းသည်ဖြစ်စေ ပိုက်လိုင်းခွဲထုတ်ခြင်းအတွက် လိုအပ်ချက်များနှင့် ကိုက်ညီသည်ဖြစ်စေ ၎င်းသည် အညီအမျှ ယုံကြည်စိတ်ချရသော အပိတ်အပိတ်ကို ရရှိနိုင်သည်။

■ မြင့်မားသောဖိအားအောက်တွင်ပင်၊ အဆို့ရှင်ကိုဖွင့်ရန် သို့မဟုတ် ပိတ်ရန် လိုအပ်သောလည်ပတ်အားသည် မျောနေသောဘောလုံးအဆို့ရှင်ထက် များစွာနည်းသည်။ ဤစက်မှုလုပ်ငန်း Trunnion Mounted Ball Valve ကို manual၊ pneumatic သို့မဟုတ် electric actuators များဖြင့် တပ်ဆင်နိုင်ပါသည်။

■ API 607/API 6FA စံနှုန်းများနှင့် ကိုက်ညီသည့် စိတ်ကြိုက်မီးခံဖွဲ့စည်းပုံသည် မတော်တဆ မီးလောင်မှုတွင် အခြေခံတံဆိပ်ခတ်ခြင်းကို ပံ့ပိုးပေးနိုင်ပါသည်။

■ အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသော bearing ဒီဇိုင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုနည်းသော valve seat/ball contact method သည် valve ၏ ပြုပြင်ထိန်းသိမ်းမှုသံသရာနှင့် ဝန်ဆောင်မှုသက်တမ်းကို သိသိသာသာ တိုးမြင့်စေသည်။

API 6D လက်မှတ်

LYV® High Pressure Trunnion Mounted Ball Valve သည် ၎င်း၏ ဒီဇိုင်း၊ ပစ္စည်းများနှင့် ထုတ်လုပ်မှု လုပ်ငန်းစဉ်သည် ရေနံနှင့် သဘာဝဓာတ်ငွေ့ လုပ်ငန်း၏ နိုင်ငံတကာ အမြင့်ဆုံး စံချိန်စံညွှန်းများနှင့် ကိုက်ညီကြောင်း ညွှန်ပြသော API 6D လက်မှတ် ရရှိထားသည်။ ဤအသိအမှတ်ပြုလက်မှတ်သည် အဆို့ရှင်၏သော့စွမ်းဆောင်ရည်ကို အာမခံနိုင်သည်- ဖိအားအကွာအဝေးတစ်လျှောက်လုံး သုညယိုစိမ့်မှုရရှိခြင်းနှင့် ယုံကြည်စိတ်ချရသောနှစ်သွယ်အပိတ်အပိတ်ပြုလုပ်ခြင်း၊ ပစ္စည်းများအားလုံးကို မီးခံနိုင်ရည်နှင့် အပူချိန်နိမ့်သည့်အခြေအနေများတွင် ၎င်းတို့၏ဘေးကင်းစေရန်အတွက် အပြည့်အဝခြေရာခံနိုင်ပြီး မှန်ကန်ကြောင်းသေချာစေပါသည်။ ၎င်းသည် စွမ်းအင်ပိုက်လိုင်းများ၏ ရေရှည်လုံခြုံပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေရန်အတွက် အဓိကရွေးချယ်မှုအခြေခံတစ်ခုဖြစ်သည်။

Trunnion Mounted Ball valve

ပင်မပြင်ပနှင့် ချိတ်ဆက်မှုအတိုင်းအတာ

ရက်စွဲ		ပြန်လည်ပြင်ဆင်ခြင်း။							ဖြည့်သွင်းသည်။	စစ်ဆေးခဲ့သည်။	ထုတ်ဝေသည်။
2024-ဧပြီ-01		ပထမအချက်							ဖရန့်	လီး	ဖရန့်

NPS	DN	RF	RTJ	WE	BB	PB	A	B	C	D	Wt.(ကီလို)
NPS	DN	FF			BB	PB	A	B	C	D	Wt.(ကီလို)
150LB
2	50	178	190	216	51	51	152	105	100	153	19
3	80	203	216	283	51	77	191	105	100	153	34
4	100	229	241	305	102	102	229	200	160	230	35
6	150	394	406	457	152	152	279	250	185	305	145
8	200	457	470	521	203	203	343	278	222	390	245
10	250	533	546	559	254	254	406	323	280	467	400
12	300	610	622	635	305	305	483	340	303	540	700
14	350	686	698	762	337	337	535	375	330	607	950
16	400	762	775	838	387	387	595	410	355	675	1210
18	450	864	876	914	438	438	635	440	390	753	1700
20	500	914	927	991	489	489	700	495	430	845	2000
22	550	991	-	1092	540	540	750	525	475	930	2500
24	600	1067	1079	1143	591	591	815	585	520	1010	3200
26	650	1143	-	1245	635	635	870	630	560	1070	4200
28	700	1244	-	1347	686	686	925	645	650	1140	5300
30	750	1295	-	1397	736	736	985	690	700	1220	6500
32	800	1371	-	1524	781	781	1060	740	745	1310	7700
34	850	1473	-	1626	832	832	1110	760	775	1380	8800
36	900	1524	-	1728	876	876	1170	810	805	1440	9900
40	1000	1753	-	1956	978	978	1290	895	900	1610	12700
42	1050	1855	-	2083	1022	1022	1345	950	935	1683	15000
48	1200	2134	-	2388	1168	1168	1510	1095	1070	1930	18000
56	1400	2489	-	2489	1384	1384	1735	1300	1250	2273	34120
300LB
2	50	216	232	216	51	51	165	105	100	153	24
3	80	283	298	283	77	77	210	155	125	187	43
4	100	305	321	305	102	102	254	200	160	230	89
6	150	403	419	457	152	152	318	250	203	305	170
8	200	502	517	521	203	203	381	278	232	390	270
10	250	568	584	559	254	254	445	333	29.8	477	460
12	300	648	664	635	305	305	520	360	333	540	750
14	350	762	778	762	337	337	585	395	350	630	1000
16	400	838	854	838	387	387	650	433	398	698	1430
18	450	914	930	914	438	438	710	460	410	770	1790
20	500	991	1010	991	489	489	775	505	470	855	2400
22	550	1092	1114	1092	540	540	840	530	485	940	2980
24	600	1143	1165	1143	591	591	915	590	550	1025	3550
26	650	1245	1270	1245	635	635	970	635	585	1085	4300
28	700	1346	1372	1346	686	686	1035	645	670	1150	5600
30	750	1397	1422	1397	736	736	1090	700	730	1240	6800
32	800	1524	1553	1524	781	781	1150	750	770	1320	8100
34	850	1626	1654	1626	832	832	1205	765	800	1393	9300
36	900	1727	1756	1727	876	876	1270	810	825	1450	10500
40	1000	1956	-	1956	978	978	1240	905	920	1620	13500
42	1050	2083	-	2083	1022	1022	1290	960	955	1690	16000
48	1200	2170	-	21740	1168	1168	1465	1100	1105	1943	20000
56	1400	2743	-	2743	1384	1384	1710	1300	1275	2280	38170
600LB
2	50	292	295	292	51	51	165	105	100	160	35
3	80	356	359	356	77	77	210	165	130	190	80
4	100	432	435	432	102	102	273	210	162	234	140
6	150	559	562	559	152	152	356	253	203	305	277
8	200	660	664	660	203	203	419	290	257	405	480
10	250	787	791	787	254	254	510	330	310	490	800
12	300	838	841	838	305	305	560	380	350	580	1120
14	350	889	892	889	337	337	605	395	360	630	1350
16	400	991	994	991	387	387	685	433	413	702	1860
18	450	1092	1095	1092	438	438	745	470	430	775	2400
20	500	1194	1200	1194	489	489	815	505	490	863	3100
22	550	1296	1305	1296	540	540	870	548	510	950	4000
24	600	1397	1406	1397	591	591	940	595	570	1030	5000
26	650	1148	1460	1448	635	635	1015	635	620	1093	6000
28	700	1549	1562	1549	686	686	1075	665	690	1170	7500
30	750	1651	1664	1651	736	736	1130	710	750	1255	9300
32	800	1778	1794	1778	781	781	1195	755	780	1327	11000
34	850	1930	1946	1930	832	832	1245	780	815	1405	1330
36	900	2083	2098	2083	876	876	1315	815	840	1465	15600
40	1000	2337	2337	2337	978	978	1320	915	940	1640	20800
42	1050	2437	2437	2437	1022	1022	1405	970	980	1720	23000
48	1200	2540	2540	2540	1168	1168	1595	1105	1120	1970	27000
56	1400	2949	2949	2949	1384	1384	1855	1300	1290	2305	47490
900LB
2	50	368	371	368	51	51	216	105	105	160	75
3	80	381	384	381	77	77	241	165	130	190	100
4	100	457	460	457	102	102	292	210	167	237	160
6	150	610	613	610	152	152	381	260	210	320	350
8	200	737	740	737	203	203	470	295	266	420	645
10	250	838	841	838	254	254	545	345	330	515	1000
12	300	965	968	965	305	305	610	390	380	605	1500
14	350	1029	1038	1029	324	324	640	400	370	640	1900
16	400	1130	1140	1130	375	375	705	440	435	715	2600
18	450	1219	1232	1219	425	425	785	482	500	800	3100
20	500	1321	1333	1321	475	473	855	530	500	900	4300
22	550	-	-	-	-	-	-	-	-	-	-
24	600	1549	1568	1549	571	571	1040	615	630	1060	7100
26	650	1651	1674	1651	619	619	1085	650	650	1120	9600
28	700	1753	1775	1753	667	667	1170	670	710	1230	12000
30	750	1880	1902	1880	714	714	1230	7252	780	1300	15000
32	800	2032	2054	2032	762	762	1315	785	810	1360	18000
34	850	2159	2188	2159	810	810	1395	805	850	1470	21000
36	900	2286	2315	2286	857	857	1460	845	900	1530	24000
1500LB
2	50	368	371	368	51	51	216	105	105	160	80
3	80	470	473	470	77	77	267	165	130	190	150
4	100	546	549	546	102	102	311	215	167	245	250
6	150	705	711	705	146	146	394	260	230	345	520
8	200	832	841	832	194	194	483	300	285	450	845
10	250	991	1000	991	241	241	585	365	350	555	1600
12	300	1130	1146	1130	289	289	675	420	423	710	2000
14	350	1257	1276	1257	317	317	750	440	430	770	2800
16	400	1384	1406	1384	362	362	825	480	500	850	3800
18	450	1537	1559	1537	407	407	916	550	600	980	5000
20	500	1664	1686	1664	457	457	985	620	650	1020	6500
22	550	-	-	-	-	-	-	-	-	-	-
24	600	2043	2071	2043	534	534	1170	700	720	1290	10000

ဒေတာစာရွက်ကိုပင် ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့မှ စစ်ကြောထားပါသည်။ သို့သော်၊ ကိုယ်တိုင်ထည့်သွင်းစဉ်အတွင်း မမျှော်လင့်ထားသောအမှားများကို ဖယ်ထုတ်မည်မဟုတ်ပါ။ ဤစာရွက်ကို အကောင်အထည်ဖော်နိုင်သော စာရွက်စာတမ်းအဖြစ် အသုံးမပြုနိုင်ပါ။ နည်းပညာဆိုင်ရာ ပံ့ပိုးကူညီမှုအတွက်၊ ကျေးဇူးပြု၍ သင်၏ သတ်မှတ်ချက်များကို အီးမေးလ်ဖြင့် ကျွန်ုပ်တို့ထံ ပေးပို့ပါ။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာများသည် သင့်သတ်မှတ်ချက်များနှင့်အညီ ပုံများကို ရေးဆွဲပေးပါမည်။
