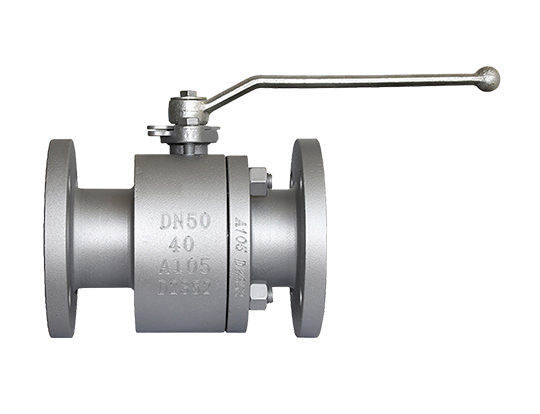

Floating Ball Valve

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

နိဒါန်း
အချက်အလက်စာရွက်
ဓာတ်ပုံများ
ဈေးနှုန်း

ထုတ်ကုန်မိတ်ဆက်

LYV® ရေပေါ်ဘောလုံးအဆို့ရှင်များသည် သာလွန်ကောင်းမွန်သောအရည်အသွေးနှင့် စွမ်းဆောင်ရည်ကိုသေချာစေရန်အတွက် စေ့စပ်သေချာစွာ ပြုပြင်ထားပါသည်။ ကျွန်ုပ်တို့၏ တင်းကြပ်သောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် အရည်အသွေးထိန်းချုပ်မှုအစီအမံများသည် စက်မှုလုပ်ငန်းတွင် အလားတူကမ်းလှမ်းမှုများထက် သာလွန်သောထုတ်ကုန်များကို ဖြစ်ပေါ်စေပါသည်။ ဤရွေ့လျားဘောလုံးအဆို့ရှင်များသည် API-6A၊ API-6D၊ ASME-B16.34 နှင့် ISO-17292 ကဲ့သို့သော နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ ထို့အပြင်၊ ၎င်းတို့သည် API-6FA မီးဘေးအန္တရာယ်ဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်ကို ရရှိထားပြီး ၎င်းတို့သည် မီးဘေးကင်းလုံခြုံရေးလိုအပ်သော အသုံးချပရိုဂရမ်များအတွက် သင့်လျော်စေသည်။ LYV® ၏ ရေပေါ်ဘောလုံးအဆို့ရှင်များသည် မြင့်မားသောဖိအားနှင့် အပူချိန်မြင့်မားသောပတ်ဝန်းကျင်များတွင် စိတ်ချယုံကြည်စွာ လည်ပတ်နိုင်အောင် အရည်အသွေးမြင့် အလုံပိတ်ဖြေရှင်းချက်များနှင့် တပ်ဆင်ထားပါသည်။ ကွဲပြားသော လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီရန် တံဆိပ်ခတ်ခြင်း ရွေးချယ်စရာ အမြောက်အမြားကို ကျွန်ုပ်တို့ ပေးဆောင်ထားပါသည်။ သင်၏ သီးခြားလိုအပ်ချက်များကို ဆွေးနွေးရန် ကျွန်ုပ်တို့၏ သီးသန့်အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ၊ သင်၏ထူးခြားသောလိုအပ်ချက်များနှင့် ကိုက်ညီသည့် floating ball valve solution ကို အံဝင်ခွင်ကျဖြစ်စေပါမည်။

သတ်မှတ်ချက်များ

အရွယ်အစား အတိုင်းအတာ-

NPS 1/2"-10"; DN15-DN250

အမည်ခံဖိအား-

150LB-1500LB; PN20-PN260

အပူချိန် အတိုင်းအတာ-

-46 ℃ မှ 121 ℃ (ဒီဇိုင်း နှင့် ပေါ် မူတည် ပစ္စည်း)

ချိတ်ဆက်မှုများကို အဆုံးသတ်ရန်-

အနားကွပ်;

ကိုယ်ထည်ပစ္စည်းများ-

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

ထိုင်ခုံပစ္စည်းများ

PTFE/RPTFE/FPM/PEEK၊ 304/316+STL/INCONEL

ဘောလုံးပစ္စည်းများ

ASTM A182 F304/F316

ပင်မပစ္စည်းများ-

ASTM A182 F304/F316

ဒီဇိုင်းနှင့်ထုတ်လုပ်ခြင်း။ စံ:

API 6D

မျက်နှာချင်းဆိုင် စံ-

ASME B16.10/ EN558-1

ချိတ်ဆက်မှုစံနှုန်းအဆုံးသတ်-

ASME B16.5/ ASME B16.25

စမ်းသပ်ခြင်းနှင့်စစ်ဆေးခြင်း။ စံ:

API 598

အင်္ဂါရပ်များ

■ ပျော့ပျောင်းသော သို့မဟုတ် သတ္တုထိုင်ခုံရနိုင်သည်။

■ မတော်တဆ valve လည်ပတ်မှုကို ကာကွယ်ရန် လော့ခ်ချသည့် ကိရိယာကို တပ်ဆင်ထားသည်။

■ RF၊ RTJ၊ ချိတ်ဆက်မှု မျက်နှာ

■ ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ ကျစ်လစ်သောအရွယ်အစားနှင့် ပေါ့ပါးသောဒီဇိုင်း။

■ ပုံမှန်မဟုတ်သော အတွင်းဖိအားမြင့်တက်မှုကြောင့် ပင်စည်မှ လေမှုတ်ထုတ်ခြင်းမှ ကာကွယ်ရန်၊ မတော်တဆမှုမှ ရှောင်ရှားရန် ဒီဇိုင်း။

■ မီးဘေးကင်းပြီး တည်ငြိမ်မှု ဆန့်ကျင်သည့် ဒီဇိုင်း။

■ အပြည့်အဝ bore valve ဒီဇိုင်းသည် ပိုက်လိုင်းပေါက်ခြင်းကို လွယ်ကူစေပြီး စီးဆင်းမှုကို ခံနိုင်ရည်ရှိပြီး မြင့်မားသော စီးဆင်းနိုင်စွမ်းရှိသည်။

■ လည်ပတ်အားနည်းသော ဒီဇိုင်း

Floating valve ဆိုတာဘာလဲ။

Floating Ball valve သည် ဘောလုံးကို trunnion ဖြင့် မထိန်းထားနိုင်သော အရာတစ်ခုဖြစ်သည်။ ပုံမှန်လည်ပတ်မှုတွင်၊ ၎င်းသည် ဘောလုံးကို ရေအောက်သို့ အနည်းငယ်မျှောစေမည်ဖြစ်သည်။ ယင်းကြောင့် ထိုင်ခုံယန္တရားသည် ၎င်းကို ဖိထားသော ဘောလုံးအောက်တွင် ဖိသိပ်စေသည်။ ထို့အပြင်၊ အချို့အမျိုးအစားများတွင်၊ ထိုင်ခုံယန္တရားကို ကွဲသွားစေသော တွန်းအားအချို့ကြောင့် (အဆို့ရှင်အပြင်ဘက်တွင် မီးအပူလွန်ကဲခြင်းကဲ့သို့) ဘောလုံးသည် ဘောလုံးကို တံဆိပ်ခတ်ရန် ဒီဇိုင်းထုတ်ထားသည့် သတ္တုကိုယ်ထည်ဆီသို့ လွင့်ပျံသွားမည်ဖြစ်သည်။ အတန်ငယ်မလုံခြုံသောဒီဇိုင်း။

ဘယ်လိုအလုပ်လုပ်သလဲ (တံဆိပ်ခတ်ခြင်း)

Floating Ball Valve သည် အများအားဖြင့် Ball Valve အမျိုးအစားဖြစ်သည်။ ၎င်း၏လုပ်ဆောင်မှုသဘောတရားမှာ ဘောလုံးသည် အဆို့ရှင်ကိုယ်ထည်နှင့် တိုက်ရိုက်မထိတွေ့ဘဲ အဆို့ရှင်ထိုင်ခုံများကို ပိတ်ဆို့ထားသည်။ valve ဖွင့်သောအခါ ဘောလုံးသည် မီဒီယာစီးဆင်းမှု၏လွှမ်းမိုးမှုအောက်တွင် လွတ်လပ်စွာ လွင့်နိုင်ပြီး ဘောလုံးနှင့် valve ထိုင်ခုံများကြား ပွတ်တိုက်မှုကို လျှော့ချနိုင်သည်။ ဘောလုံးသည် လွတ်လွတ်လပ်လပ် ပျံနိုင်သောကြောင့် အဆို့ရှင်ထိုင်ခုံများတွင် ရှင်းလင်းပြတ်သားမှုအချို့ရှိရန် လိုအပ်ပြီး ဤဖွဲ့စည်းတည်ဆောက်ပုံပုံစံဒီဇိုင်းသည် ရေပေါ်ဘောလုံးအဆို့ရှင်အား အလွန်ကောင်းမွန်သော အလုံပိတ်လုပ်ဆောင်မှုကို ပေးပါသည်။

အဘယ်ကြောင့် LYV®️ valves ကိုရွေးချယ်ပါ ။

ကျွန်ုပ်တို့သည် နှစ်ပေါင်း 30 ကျော် ဘောလုံးအဆို့ရှင်ကို ထုတ်လုပ်ပါသည်။ အလုပ်ရုံသည် 13000 စတုရန်းမီတာ ကျယ်ဝန်းပြီး အဆင့်မြင့် CNC စက် 50 ကျော်ကို ပိုင်ဆိုင်သည်။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာများနှင့် ထုတ်လုပ်ရေးအဖွဲ့သည် သင့်မှာယူမှုကို အရည်အသွေးမြင့်ပြီး အမြန်ဆုံးအချိန်ဖြင့် ပို့ဆောင်ပေးကြောင်း သေချာစေမည်ဖြစ်သည်။ valve ပို့ဆောင်ခြင်းကိုလည်း ဂရုစိုက်ပါတယ်။ သုတ်ဆေးမပျက်စီးစေရန် သေချာစေရန် အဆို့ရှင်များသည် ပူဖောင်းအိတ်များ သို့မဟုတ် စက္ကူများဖြင့် ထုပ်ပိုးထားမည်ဖြစ်သည်။ ပုလင်းထဲသို့ အဆို့ရှင်ထည့်ပြီးနောက် အထပ်သားချောင်းဖြင့်လည်း အဆို့ရှင်ကို ပြုပြင်ပေးပါသည်။ သယ်ယူစဉ်အတွင်း အဆို့ရှင်မပျက်စီးကြောင်း သေချာစေရန် အထပ်သားအိတ်ကို လိုအပ်သော အမှတ်အသားများဖြင့် ခြယ်သပါမည်။

ပင်မပြင်ပနှင့် ချိတ်ဆက်မှုအတိုင်းအတာ

ရက်စွဲ		ပြန်လည်ပြင်ဆင်ခြင်း။							ဖြည့်သွင်းသည်။	စစ်ဆေးပြီး	ထုတ်ဝေသည်။
2024-ဧပြီ-03		ပထမအချက်							ဖရန့်	လီး	ဖရန့်

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Wt.(ကီလို)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Wt.(ကီလို)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150LB
၁/၂	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
၃/၄	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
၁-၁/၄	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
၁-၁/၂	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
၂-၁/၂	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300LB
၁/၂	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
၃/၄	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
၁-၁/၄	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
၁-၁/၂	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
၂-၁/၂	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600LB
၁/၂	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
၃/၄	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
၁-၁/၄	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
၁-၁/၂	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
၂-၁/၂	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

ဒေတာစာရွက်ကိုပင် ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့မှ စစ်ကြောထားပါသည်။ သို့သော်၊ ကိုယ်တိုင်ထည့်သွင်းစဉ်အတွင်း မမျှော်လင့်ထားသောအမှားများကို ဖယ်ထုတ်မည်မဟုတ်ပါ။ ဤစာရွက်ကို အကောင်အထည်ဖော်နိုင်သော စာရွက်စာတမ်းအဖြစ် အသုံးမပြုနိုင်ပါ။ နည်းပညာဆိုင်ရာ ပံ့ပိုးကူညီမှုအတွက်၊ ကျေးဇူးပြု၍ သင်၏ သတ်မှတ်ချက်များကို အီးမေးလ်ဖြင့် ကျွန်ုပ်တို့ထံ ပေးပို့ပါ။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာများသည် သင့်သတ်မှတ်ချက်များအတိုင်း ပုံများကို ရေးဆွဲပေးပါမည်။
