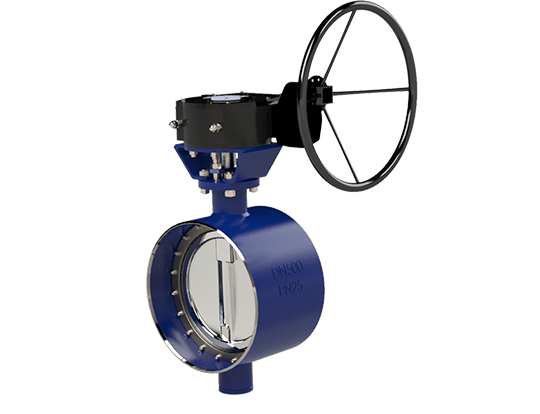

Butt Welded Metal မှ Metal Butterfly Valve

LYV® ဖင်သားအား သတ္တုလိပ်ပြာအဆို့ရှင်တွင် သတ္တုဖြင့် ပေါင်းထားသော သီးသန့် U-ပုံသဏ္ဍာန် အစားထိုးနိုင်သော ထိုင်ခုံဒီဇိုင်းပါရှိပြီး disc ဖြင့်ပိတ်သည့်အခါ elastic seat ၏ဖိသိပ်မှုကို ခံနိုင်ရည်ရှိသော တံဆိပ်တစ်ခု ပေးဆောင်သည်။ နှင့် bi-directional pressure တွင် zero leakage seal ကို ပေးသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

နိဒါန်း
အချက်အလက်စာရွက်
ဓာတ်ပုံများ
ဈေးနှုန်း

Specifications

အရွယ်အစား အတိုင်းအတာ-

NPS 2"-48"; DN50-DN1000

အမည်ခံဖိအား-

150LB-600LB; PN16-PN40

အပူချိန် အတိုင်းအတာ-

-29 ℃ ~ 250 ℃ (ဒီဇိုင်းနှင့်ပစ္စည်းအပေါ် မူတည်.)

ချိတ်ဆက်မှုများကို အဆုံးသတ်ရန်-

ကိုယ်ထည်ပစ္စည်းများ-

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

ထိုင်ခုံပစ္စည်းများ

PTFE/RPTFE/FKM/PEEK၊ INCONEL; 304/316+STL; 304/316+Cr

Disc ပစ္စည်းများ-

ASTM A351 CF8/CF8M/CF3/CF3M

ပင်မပစ္စည်းများ-

ASTM A182 F304/F316

ဒီဇိုင်းနှင့် ထုတ်လုပ်ရေးစံ-

API 609

မျက်နှာချင်းဆိုင် စံ-

ASME B16.10/ EN558-1

ချိတ်ဆက်မှုစံနှုန်းကို အဆုံးသတ်ရန်-

ASME B16.5/ ASME B16.25

စမ်းသပ်မှုနှင့် စစ်ဆေးရေး စံနှုန်း-

API 598

အင်္ဂါရပ်များ

■ Bi-direction တင်းကျပ်မှု

■ သတ္တုတံဆိပ်ခတ်ခြင်း အပြည့်အစုံ

■ ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်

■ လုံးဝယိုစိမ့်မှု

■ အစားထိုးနိုင်သောထိုင်ခုံ

■ Triple-offset ဒီဇိုင်းထုတ်ထားသည်။

■ မှုတ်ထုတ်မှု ဆန့်ကျင်သော ပင်စည်

Laminated seat နဲ့ metal-to-metal seat တို့ရဲ့ ကွာခြားချက်ကဘာလဲ။

Laminated seat butterfly valve သည် သမရိုးကျ ပုံစံထုတ်ထားသော triple offset butterfly valve ဖြစ်ပြီး၊ များသောအားဖြင့် metal + graphite sealing structure ဖြစ်သည်။ ၎င်းကို စျေးကွက်တွင် အသုံးအများဆုံး triple offset butterfly valve အဖြစ် လူပိုသိသည်။ လုပ်ငန်းစဉ်နှင့်ထုတ်လုပ်ရန်ပိုမိုလွယ်ကူသည်။ Thebutt သတ္တုကို သတ္တုလိပ်ပြာအဆို့ရှင်သို့ ပေါင်းထည့်ထားသော သတ္တုစပ်ဖြင့် ပြုလုပ်ထားသည့် သတ္တုဖွဲ့စည်းပုံနှင့် အလုံပိတ်ဖြစ်ပြီး ဝန်ဆောင်မှုသက်တမ်း ပိုမိုမြင့်မားပြီး သန့်ရှင်းမှု လိုအပ်ချက်များရှိသည့် ကြားခံများအတွက် သင့်လျော်ပါသည်။ သို့သော် အလုံပိတ်မျက်နှာပြင်အတွက် ပိုမိုတိကျသောလိုအပ်ချက်များကြောင့်၊ လုပ်ဆောင်ရန်အတော်လေးခက်ခဲပါသည်။ ထို့ကြောင့်၊ ကုန်ကျစရိတ်သည် laminated seat butterfly valve ထက် ပိုများလိမ့်မည်။
