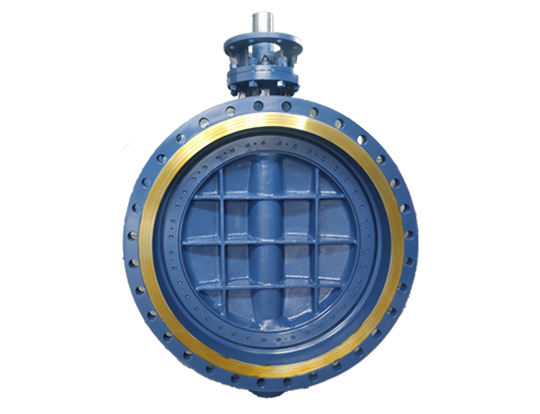

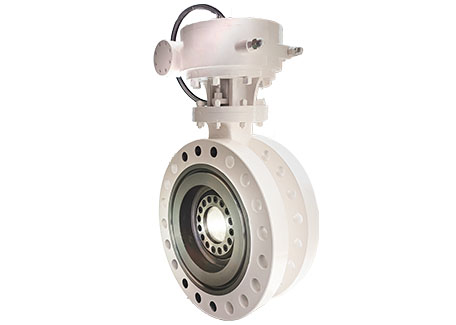

Triple Eccentric Butterfly Valve

LYV® သည် တရုတ်နိုင်ငံ၏ ထိပ်တန်းအရည်အသွေး Triple Eccentric Butterfly Valve တင်သွင်းသူဖြစ်သည်။ ဤ Flange ပုံစံ Triple Eccentric Butterfly Valve သည် ကြမ်းတမ်းသောစက်မှုပတ်ဝန်းကျင်အတွက် ဒီဇိုင်းထုတ်ထားသော အဆင့်မြင့် valve solution တစ်ခုဖြစ်သည်။ ၎င်း၏ထူးခြားသောသုံး offset ဒီဇိုင်းဖြင့်၊ ၎င်းသည် လိပ်ပြာအဆို့ရှင်များ၏ တံဆိပ်ခတ်ခြင်းနည်းလမ်းကို အခြေခံကျကျပြောင်းလဲခဲ့ပြီး စစ်မှန်သော Zero Leak Triple Eccentric Butterfly Valve ၏စွမ်းဆောင်ရည်ကို ရရှိခဲ့သည်။ ဤအဆို့ရှင်သည် မြင့်မားသောအပူချိန်၊ ဖိအားများနှင့် သံချေးတက်သည့်မီဒီယာကဲ့သို့သော စိန်ခေါ်မှုများကို ကိုင်တွယ်ရာတွင် အထူးကျွမ်းကျင်ပြီး ၎င်းကို ခေတ်မီဓာတုဗေဒအင်ဂျင်နီယာ၊ စွမ်းအင်နှင့် အကြီးစားပရောဂျက်များတွင် သမားရိုးကျဂိတ်အဆို့ရှင်များနှင့် ကမ္ဘာလုံးအဆို့ရှင်များအတွက် စံပြရွေးချယ်စရာတစ်ခုဖြစ်စေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ထုတ်ကုန်မိတ်ဆက်

LYV® Triple Eccentric Butterfly Valve ၏ အူတိုင်သည် တံဆိပ်ခတ်ခြင်းနည်းလမ်းဖြစ်သည်။ ပုံမှန်စက်မှုလုပ်ငန်းသုံး Triple Eccentric Butterfly Valve အနေဖြင့် ၎င်း၏ဒီဇိုင်း core သည် triple geometric eccentricity တွင်တည်ရှိပြီး လိပ်ပြာပန်းကန်အား ဖွင့်သည့်အခါ valve seat မှ လုံးဝဖယ်ထုတ်နိုင်ပြီး၊ ပွတ်တိုက်မှုလုံးဝမရှိဘဲ လည်ပတ်မှုကိုရရှိစေသည်။ ပိတ်သောအခါ၊ ၎င်းသည် ပိတ်သည်နှင့်အမျှ ပိုမိုတင်းကျပ်လာကာ torque seal တစ်ခုဖြစ်လာသည်။ ဤမူအရ ဆန်းသစ်တီထွင်မှုသည် ၎င်းအား အလွန်ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းသာမက နက်ရှိုင်းသောအအေးမှ မြင့်မားသောအပူချိန်အထိ ကျယ်ပြန့်သောအပူချိန်အထိ လိုက်လျောညီထွေဖြစ်စေသည့် အမှန်တကယ်စွမ်းဆောင်ရည်မြင့်မားသော Eccentric Butterfly Valve ကို ဖြစ်စေသည်။ ထို့အပြင်၊ ကျွန်ုပ်တို့၏ထုတ်ကုန်လိုင်းတွင် ကြီးမားသောအချင်း Triple Eccentric Butterfly Valve ပါ၀င်ပြီး ပင်မပိုက်လိုင်းများနှင့် မြင့်မားသောစီးဆင်းမှုစနစ်များ၏ တင်းကျပ်သောလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ပါသည်။ တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုနည်းပါးခြင်း၏ အားသာချက်များဖြင့် ၎င်းတို့သည် အရေးကြီးသောလုပ်ငန်းစဉ်များအတွက် ကြာရှည်ခံပြီး ယုံကြည်စိတ်ချရသော ဘေးကင်းရေးအာမခံချက်များကို ပေးဆောင်ပါသည်။

သတ်မှတ်ချက်များ

အရွယ်အစား အတိုင်းအတာ-

NPS 2"-88"; DN50-DN2200

အမည်ခံဖိအား-

150LB-600LB; PN6-PN64

အပူချိန် အတိုင်းအတာ-

-69 ℃ ~ 825 ℃ (ဒီဇိုင်းနှင့်အပေါ် မူတည် ပစ္စည်း)

ချိတ်ဆက်မှုများကို အဆုံးသတ်ရန်-

အနားကွပ်; Butt-weld; Wafer; Lug-wafer

ကိုယ်ထည်ပစ္စည်းများ-

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M၊ ASTM A890 4A/5A/6A;

Disc ပစ္စည်းများ-

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M၊ ASTM A890 4A/5A/6A;

တံဆိပ်ခတ်ထားသော ပစ္စည်း-

420/304/316+ဂရပ်ဖိုက်၊ PTFE; 304+STL; 316+STL

ထိုင်ခုံပစ္စည်းများ

တစ်သားတည်း; 304/316/STL ထပ်တင်ထားသည်။

ပင်မပစ္စည်းများ-

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

ဒီဇိုင်းနှင့်ထုတ်လုပ်ခြင်း။ စံ-

API 609

မျက်နှာချင်းဆိုင် စံ-

EN558-1

ချိတ်ဆက်မှုစံနှုန်းကို အဆုံးသတ်ရန်-

ASME B16.4

စမ်းသပ်ခြင်းနှင့်စစ်ဆေးခြင်း။ စံ-

API 598

အင်္ဂါရပ်များ

■ Zero leakage သည် ကြားခံ၏ အကြွင်းမဲ့ အထီးကျန်မှုကို သေချာစေသည်။

■ အလွှာပေါင်းများစွာ တံဆိပ်ခတ်ခြင်းတည်ဆောက်ပုံသည် ရေရှည်တံဆိပ်ခတ်ခြင်းအတွက် ယုံကြည်စိတ်ချရမှုကို တိုးမြင့်စေသည်။

■ သုံးဆထူးခြားသော ဒီဇိုင်းဖွဲ့စည်းပုံသည် အဖွင့်နှင့်အပိတ်အတွင်း ပွတ်တိုက်မှုလုံးဝမရှိပါ။

■ Bidirectional sealing (optional) သည် bidirectional pressure-bearing sealing option ကို ပေးဆောင်ပြီး ပိုက်လိုင်းများ၏ နှစ်သွယ်ခွဲထုတ်ခြင်း၏ တင်းကျပ်သောလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

■ လုပ်ငန်းလည်ပတ်မှုဘေးကင်းစေရန်အတွက် ပေါက်ကွဲမှုဒဏ်ခံတံဒီဇိုင်းသည် အဆို့ရှင်ပင်မ၏ဘေးကင်းရေးဖွဲ့စည်းပုံကို မြှင့်တင်ပေးပါသည်။

■ သတ္တုမှ သတ္တုတံဆိပ်- ၎င်းသည် မြင့်မားသောအပူချိန်၊ ဖိအားမြင့်မားမှုနှင့် အညစ်အကြေးမီဒီယာကို ခံနိုင်ရည်ရှိသော မာကျောသောသတ္တုစပ်ချိတ်တွဲကို အသုံးပြုသည်။

■ ကြီးမားသောအချင်းသည် မြင့်မားသော ပိုက်လိုင်းများတွင် တသမတ်တည်းနှင့် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို သေချာစေသည်။

triple eccentric design ဆိုတာ ဘာလဲ။

Triple Eccentric Butterfly Valve ၏ တော်လှန်သောစွမ်းဆောင်ရည်သည် ၎င်း၏တိကျသော ဂျီဩမေတြီသုံး offset ဒီဇိုင်းမှ အရင်းခံပါသည်။ ဤနည်းပညာသည် အဆို့ရှင်ပင်မ၊ လိပ်ပြာပန်းကန်နှင့် အလုံပိတ်မျက်နှာပြင်၏ သုံးဆသော မျက်နှာပြင်၏ ပွတ်တိုက်မှုကို သုညရရှိစေပြီး ဖွင့်ချိန်တွင် အဆို့ရှင်ထိုင်ခုံမှ လုံးလုံးလျားလျား ဖယ်ထုတ်နိုင်စေပါသည်။ ပိတ်သောအခါတွင်၊ ထူးခြားသော conical sealing မျက်နှာပြင်သည် အားကောင်းသောသတ္တုမှသတ္တု torque တံဆိပ်တစ်ခုအဖြစ် "ပိတ်လိုက်သည်" သပ်ပုံသဏ္ဍာန်အကျိုးသက်ရောက်မှုကို "ပိုမိုတင်းကျပ်စေသည်။ ၎င်းသည် အတိအကျအားဖြင့် valve သည် သတ္တုမာကျောသော seals အားလုံးကို လက်ခံနိုင်စေကာ၊ ထို့ကြောင့် bidirectional zero leakage၊ အလွန်ရှည်လျားသော service life နှင့် အလွန်အမင်း အပူချိန်နှင့် ဖိအားမြင့်သော လုပ်ငန်းခွင်အခြေအနေများသို့ ထူးထူးခြားခြား လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်နိုင်သောကြောင့် ၎င်းသည် စက်မှုလုပ်ငန်းဆိုင်ရာအသုံးချမှုများအတွက် စံပြရွေးချယ်မှုတစ်ခုဖြစ်လာစေသည်။

ဤ Triple Eccentric Butterfly Valve ၏ သာမာန်အပလီကေးရှင်းအခြေအနေများကား အဘယ်နည်း။

၎င်း၏ထူးခြားသောအပူချိန်နှင့် ဖိအားခံနိုင်ရည်အပြင် တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကြောင့်၊ ဤ High Performance Eccentric Butterfly Valve သည် အောက်ပါအရေးကြီးပြီး တောင်းဆိုနေသောစက်မှုအခြေအနေများအတွက် အထူးဒီဇိုင်းထုတ်ထားပါသည်။

● စွမ်းအင်နှင့် ဓာတ်အားပေးစက်လုပ်ငန်း- ပင်မ ရေနွေးငွေ့၊ ရေပေးဝေမှုစနစ်များနှင့် ဓာတ်အားပေးစက်ရုံများရှိ မီးခိုးငွေ့များ ကင်းစင်သွားခြင်းကဲ့သို့သော အပူချိန်မြင့်ပြီး ဖိအားမြင့်ပိုက်လိုင်းများတွင် အသုံးချနိုင်သည်။

● ရေနံဓာတုစက်မှုလုပ်ငန်း- အမျိုးမျိုးသော ရေနံနှင့် သဘာဝဓာတ်ငွေ့ သယ်ယူပို့ဆောင်ရေး ပိုက်လိုင်းများ၊ သန့်စင်ခြင်းနှင့် ဓာတုဗေဒ စက်ရုံများတွင် တုံ့ပြန်မှု အစာကျွေးခြင်း၊ အပူချိန်မြင့်သော ဆီထွက်ကုန်များ ထိန်းချုပ်ခြင်းနှင့် အဆိပ်သင့်သော မီဒီယာများတွင် တွင်ကျယ်စွာ အသုံးပြုသည်။

● အကြီးစားစက်မှုစနစ်များ- ပင်မအပူပေးပိုက်များ၊ လေပင်မပိုက်များနှင့် ပင်လယ်ရေပိုက်လိုင်းများကဲ့သို့သော စက်မှုလုပ်ငန်းများ၏ သတ္တုဗေဒ၊ စက္ကူထုတ်လုပ်ခြင်းနှင့် ပို့ဆောင်ခြင်းကဲ့သို့သော လုပ်ငန်းများတွင် အသုံးပြုသည့် ကြီးမားသောအချင်း triple eccentric butterfly valve အဖြစ် အထူးသင့်လျော်ပါသည်။

မီးကြိုတင်ကာကွယ်မှု၊ ယိုစိမ့်မှု သုညနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းအတွက် မရှိမဖြစ်လိုအပ်သော ပိုက်လိုင်းများအားလုံးအတွက် ၎င်းသည် ဦးစားပေး အဆို့ရှင်အမျိုးအစားဖြစ်သည်။
